VSG-KR系列双线分配器(40MPa)
|
一、使用条件
VSG-KR型双线分配器上、下面均有给油口，分配器活塞正反向动作时分别从上面和下面的给油口排出一次。在相应上、下给油口内设有合二为一的排油结构，要改变奇数出油，只需调整导套的方向即可实现。还可以从指示杆的动作直接观察分配器的工作情况，同时还可以通过调整螺钉在规定范围内方便地调整各个出油口的给油量。
该型分配器适用于公称压力为40MPa的双线式干油集中润滑系统中。它在两条供油主管交替的供油压力作用下，直接由供油压力控制活塞动作，完成向润滑点定量分配润滑脂的功能。
|
|
|
| 二、技术参数 |
|
型 号 |
公称压力MPa |
动作压力Mpa |
额定给油mL/循环 |
调整螺钉每转一圈调整量ml |
VSG※-KR |
40
|
≤1.2 |
0-2.3 |
0.14 |
|
| 使用介质为锥入度不低于265（25℃，150g）1/10mm的润滑脂（NLGI0#～2#)或粘度等级大于N68的润滑油，使用环境温度为-10℃～80℃；如使用介质为润滑油时，请在20MPa压力下使用。 |
| |

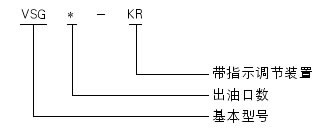

| 三、型号说明 |
 |
型号 |
VSG2-KR |
VSG4-KR |
VSG6-KR |
VSG8-KR |
出油口数 |
2 |
4 |
6 |
8 |
L(mm) |
44.5 |
76 |
108 |
140 |
|
| |

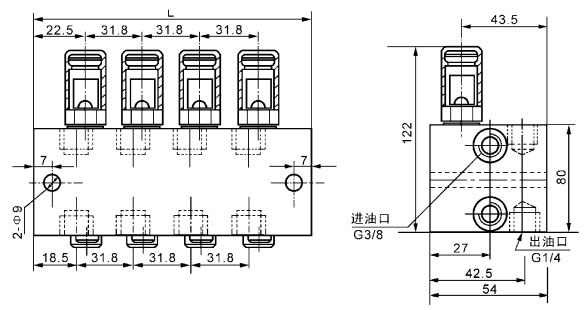

| 四、外形尺寸 |
 |
| |
| 五、使用说明 |
若需相应上下出口合并时，只要将孔内的螺钉拧出，把上或下不用的那个出油口用G1/4螺塞封堵以防灰尘侵入。
六、订货须知
分配器安装使用环境温度在-10℃～80℃范围以外的必须在订货合同中注明，以便供货时提供耐低、高温油封。
|
| |
|
|
|
|
